§12. Особливості побудови борту і зимового коміра у горловини полички

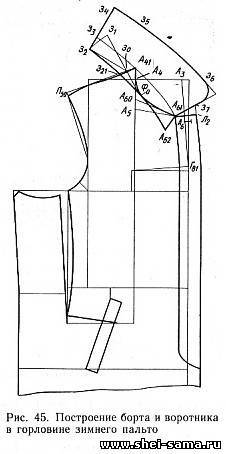

Горловина пальто (рис. 45) будується звичайним способом, тільки точка уступу А61 переміщується вліво на половину ширини потайної застібки в готовому вигляді (відстань від краю борта до оздоблювальної строчки застібки).

Глибина горловини А41А5 = 0,4 Сш + 1 + 6 (товщина утеплювальній прокладки). У нашому прикладі А41А5 = 10,2 див. Поглиблення горловини АЗА6 = А4А5 + 1,5 див.

Допоміжна точка А60 визначається відрізком А5Аб0 = 0,25А41А5 = 0,25 х 10,2 = 2,5 див.

Під прямим кутом до лінії АЗГ81 через точку Аб проводять пряму і від точки Аб вліво відкладають відрізок А6А61 = 0,5 Шзастежки = 0,5 х 4 = 2 див. Точки А60 і А61 з'єднують прямий, стосовно до якої креслять горловину. Від точки А61 вправо відкладають ширину застібки А61Л2 = 4 див.

Довжина застібки закінчується на рівні лінії стегон. Край борта оформляють паралельно лінії полузаноса.

Верхню петлю розташовують оком на лінії полузаноса від лінії А61Л2 на відстані 1,5 - 2 див.

Для побудови зимового коміра у горловини полички від точки А41 вліво по лінії плеча А41П50 відкладають 2 см (точка з0). Через отриману точку проводять дотичну до горловини (точка Ф0). Від точки з0 на продовженні лінії Ф0з0 вгору відкладають довжину горловини спинки, віднімаючи 0,7 см на відтяжку (точка з1). З точки Ф0 радіусом Ф0з1 проводять дугу вліво і відкладають відрізок з1з2, рівний висоті стійки ззаду плюс 2 см (з1з2 = 3,5 + 2 = 5,5 см). Точки з2 і з0 з'єднують допоміжної прямої. З точки з2 під прямим кутом до лінії з2з0 проводять пряму, на якій відкладають: стійку з2з3 = 3,5 см; відліт з3з4 = 8 див. Точки з3 і А61 з'єднують плавною лінією.

Для побудови переднього зрізу коміра визначають кут його нахилу від точки уступу А61. Для цього від точки Л2 на продовженні краю борта вгору відкладають 2 см (точка з7). Через точки А61 і з7 проводять пряму, на якій відкладають довжину переднього зрізу коміра А61з6. У нашому прикладі А61з6 = 10,5 див.

З точки з4 під прямим кутом до лінії з4з2 проводять пряму вниз і відкладають відрізок з4з5 = 8 див. Точки з5 і з6 з'єднують плавною опуклою лінією. У запропонованому фасоні комір спереду має неотрезную стійку. Для її побудови з точки уступу А61 проводять вниз пряму паралельно лінії середини коміра з2з4 і відкладають висоту стійки А61А62 = 4 див.

Для побудови лінії втачіванія коміра від точки з0 вліво по лінії плеча відкладають 2 см (точка з21). Лінію втачіванія коміра проводять плавною лінією через точки: з2, з21, Ф0, А62.
